本产品除具有GYZ系列橡胶支座的所有功能外,由于采用了聚四氟乙烯滑板使梁底不锈钢板之间的摩擦系数变得很低,可以使建筑上部构造的水平位移,不受建筑支座本身剪切变形量的限制,能满足一些建筑的大位移量需要。
这样一则多耗材料,二则支座不稳,三则在相邻支座上方的掐面衔接处当车辆行驶时会产生高差,造成行车不顺。
检查合格后,先对铅芯隔震支座连接板及外露连接螺栓采取防锈保护措施,然后用木框将铅芯隔震支座保护好,以防止上部施工过程中破坏橡胶铅芯隔震支座。
当支座发生转动时,转动套与上支座板始终保持平面接触,保证水平荷载平稳传递的同时,大大改善了SF—L滑板的受力状态,延长其使用寿命。
对于需要将普通支座更换为四氟滑板支座的情况,应根据要更换的四氟滑板支座的型号、高度确定支座垫石改造后的顶面标高,以保证支座更换后桥面标高符合设计要求。
板式橡胶支座的其他异常现象板式橡胶支座在实际工程中用量较多,而且其安装看似简单,因此施工单位的重视程度也就不够,在安装工人眼里有时更是随意性很强,因此除了上面所提到的几种现象外,还有以下一些异常现象:支座垫石简单的采用砂浆进行代替。
种原因的解决方法是:在吊梁前对梁体和墩台支承垫石进行检查,检查梁端底面与板式橡胶支座相关联处是否平整、两个板式橡胶支座相关联处是否平行。如不符合应即时修整,应杜绝落梁后使用填塞楔形块的解决方法。第二种原因的解决方法是:应在梁底钢板焊接与制造中解决。往往有部分施工单位为了节约成本忽略了梁底钢板的质量问题,直接用毛坯钢板作为梁底钢板或焊接锚固钢筋后不进行调整,因此引起了钢板弯曲变形。因为这些原因的存在使得落梁后板式橡胶支座产生压偏现象。
现在日本已经开始采用由计算机控制的半主动隔震体系,由于其采用了隔震和减震结合的手法,该设计得到了日本隔震构造协会的特别技术奖。

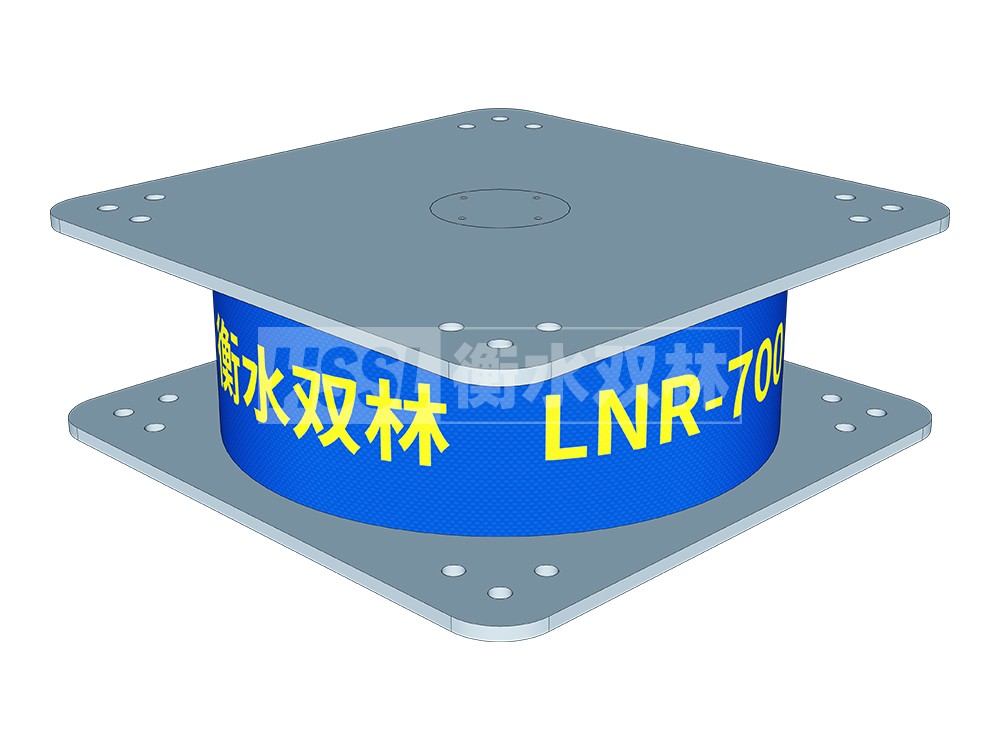

(图一)LNR500隔震支座
支座位移:滑动型支座顺桥向设计位移为±100MM和±150MM两种,横桥向设计位移为±30MM;固定型正常设计剪应变为0,地震为0;
建筑支座的作用和种类支座设置在建筑的主梁与墩台之间,它的作用是:(传递主梁的支承反力,包括恒载和活载引起的竖向力和水平力;保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下能自由变形,以使上、下部结构的实际受力情况符合结构的受力模型,如1-1。
监理工程师检查与四氟板接触的不锈钢表面不允许有损伤、拉毛现象,以免增大摩擦系数及损坏四氟板,并要求用洁净棉纱擦拭干净不锈钢板及四氟的硅脂坑,务必在硅脂坑中填满硅脂,使四氟板与上支座板上的不锈钢板问摩擦系数小,达到自由滑移的目的。
设计者在设计支承垫石时,应考虑使梁底与桥墩顶面之间有30CM的净空,以便对支座的使用状态进行检查和养护,并在必要时可安放干斤顶,进行文座的更换。
有关专家认为,为更好地推广应用在安全性、经济性优于传统抗震方式的橡胶减、隔震新技术,建议职能部门采取有效措施予以积极推广,橡胶支座抗震模拟实验加大建筑抗震的安全储备,橡胶支座更好地确保人民群众的生命财产安全。

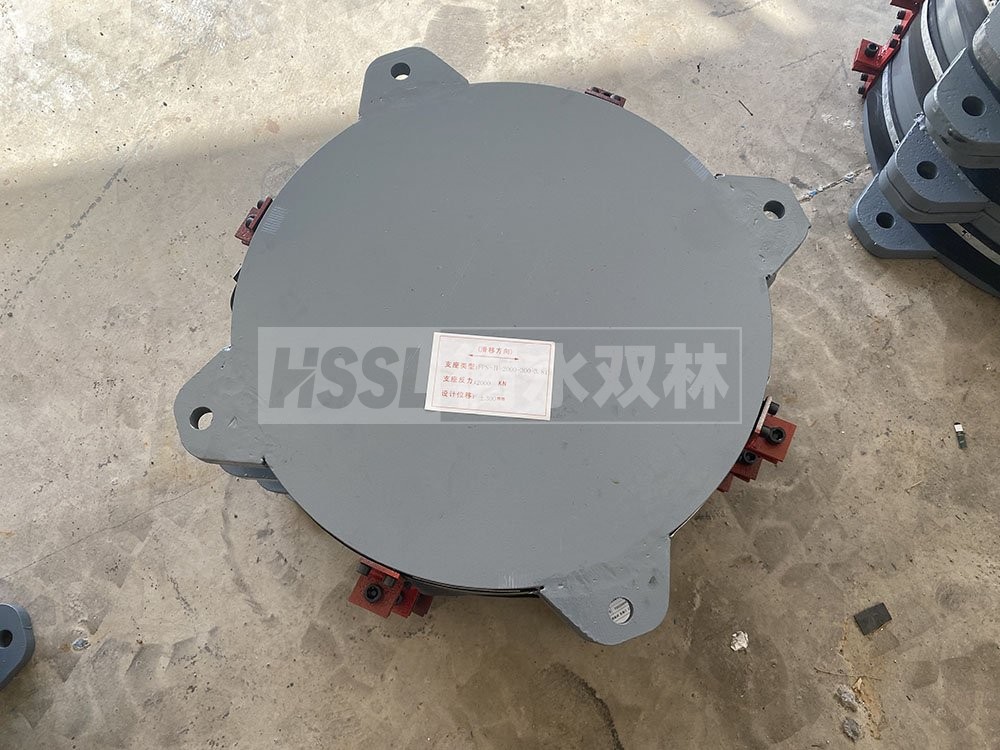

如果在连续建筑实行体系转换时,必须在GPZ系列支座和硫磺水泥浆块之间采取隔热措施,以免损坏填充四氟乙烯板和橡胶块。
如有兴趣请关注:建筑橡胶支座能从铁道部还债中受益吗?橡胶支座防震效果升级去年12月底,大连市地震综合观测基地主体工程顺利封顶。
安装板式橡胶支座时应注意事项预制梁支座安装的关键:应尽可能地保证梁底与垫石顶面平行、平整,使其与橡胶支座上下面全部密贴,避免偏心受压、脱空、不均匀受力的现象发生。
(图二)隔震支座LRB500生产厂家
隔震支座是建筑上、下部结构的连接点,其作用是将上部结构的荷载(包括恒载和活载)顺适、安伞地传递到建筑墩台上,同时要保证上部结构在支座处能自由变形(转动或移动),以便使结构的实际受力情况与计算简图相符合。因此,对建筑支座要合理设置,正确安装,并经常注意保养维修,如有损坏要进行修补加固或更换。隔震支座按其作用分固定支座和活动支庵两类。固定支摩用来同定建筑结构在墩台上的位置,它只能转动而不能移。一般设置在梁体固定位置;活动支座则可保证在温度变化、混凝土收缩和荷载作用下结构能自由转动和自由移动。
如果在连续建筑实行体系转换时,必须在GPZ系列支座和硫磺水泥浆块之间采取隔热措施,以免损坏填充四氟乙烯板和橡胶块。
我国橡胶支座的使用主要在建筑上,但是对于建筑中的防震使用却不多,而且质量也不行.日本结构免震,另种说法为隔震。
可根据建筑(房屋等建筑物)所在地区的地震动峰值加速度直接选用相应的支座型号规格,且应考虑选用支座的水平刚度及大剪应变检算是否满足相应地震力作用下的使用要求。
橡胶支座布局简略、加工制作便当、本钱贱价、节约钢材(板式橡胶支座的合用反力为2MN以下较为合理,大于2MN的支座选用盆式橡胶支座较为经济)。
板式橡胶支座承压后侧面波纹状凹凸现象由于板式橡胶支座是由多层橡胶与多层钢板交替平行叠置并通过硫化工艺相互粘连制成,橡胶层的厚度和钢板的厚度由板式橡胶支座的规格及形状系数确定,板式橡胶支座的单层橡胶厚度大致分为:5㎜、8㎜、11㎜、15㎜、18㎜,板式橡胶支座的单层钢板厚度大致分为:2㎜、3㎜、4㎜、5㎜。
板式橡胶支座是通过聚醚聚氨脂的变形来适应支座的转动要求,因此聚醚聚氨脂橡胶圆盘应有足够的则度,以承受垂直荷载,不发生过度的变形,同时又要有足够的柔度以适应转角的需要,不发生脱空,且不会产生过大的应力传递给其它的构件,如聚四氟乙烯板。
分析表明,采用板式橡胶支座后,增强了梁和桥墩的水平向联结,使活动墩共同受力,分担部分梁上传下来的功率流,从而减小传递到固定墩的功率流,有利于提高橡胶支座结构整体的抗震性能。
(图三)LRB600橡胶隔震支座厂家电话
如果把地震时建筑结构的破坏、内部财产的损失、人员伤亡以及建筑物损坏造成的停工停产所带来的损失加起来,该基础隔震体系的经济效益和社会效益十分巨大,是一种极具推广和应用的换代新产品、新技术。
支座垫石施工前应督促承包人对盖梁或台帽进行凿毛、洒水湿润:施工前一定要督促承包人对盖梁或台帽进行凿毛、清扫、并要洒水湿润。
因此在设计和施工时,必须采取正确的设计方法和规范的施工方法,以保证橡胶支座的转角不超出设计允许的范围,保证其处于设计允许的受力状态。
悬挂隔震主要是修建构造计划中选用悬挂计划,然后削弱地震能量波对修建主体构造的冲击,在地震发作时,削弱地震的全体能量的传递,然后起到抗震的作用,并削弱修建物在地震中的摇晃程度。
铅芯橡胶支座(LRB):在普通橡胶支座基础上内置铅芯,铅芯在地震时发生塑性变形,吸收并耗散大量地震能量。
板式橡胶支座及四氟滑板橡胶支座应检查如内容:①支座是否出现滑移及脱空现象;支座的剪切位移是否过大(剪切角应不大于35°);支座是否产生过大的压缩变形;支座橡胶保护层是否出现开裂、变硬等老化现象,并记录裂缝位置、开裂宽度及长度;支座各层加劲钢板之间的橡胶板外凸是否均匀和正常;对四氟滑板橡胶支座,应检查支座上面一层聚四氟乙烯滑板是否完好,有无剥离现象,支座是否滑出了支座顶面的不锈钢板。
球面支座:球面支座的构造与盆式橡胶支座相似,不过是用一个一面平,一面是球冠形的钢衬板代替橡胶板起转动的作用。
支座组装时其底面与顶面的钢垫板应埋置密实。垫板与支座间平整密贴,支座四周不得有0.3MM以上的缝隙。活动支座的四氟板和不锈钢板不得有刮痕、撞伤。氯丁橡胶板块密封在钢盆内应排除空气、保持紧密。
